감지 범위

초음파 센서의 감지 범위

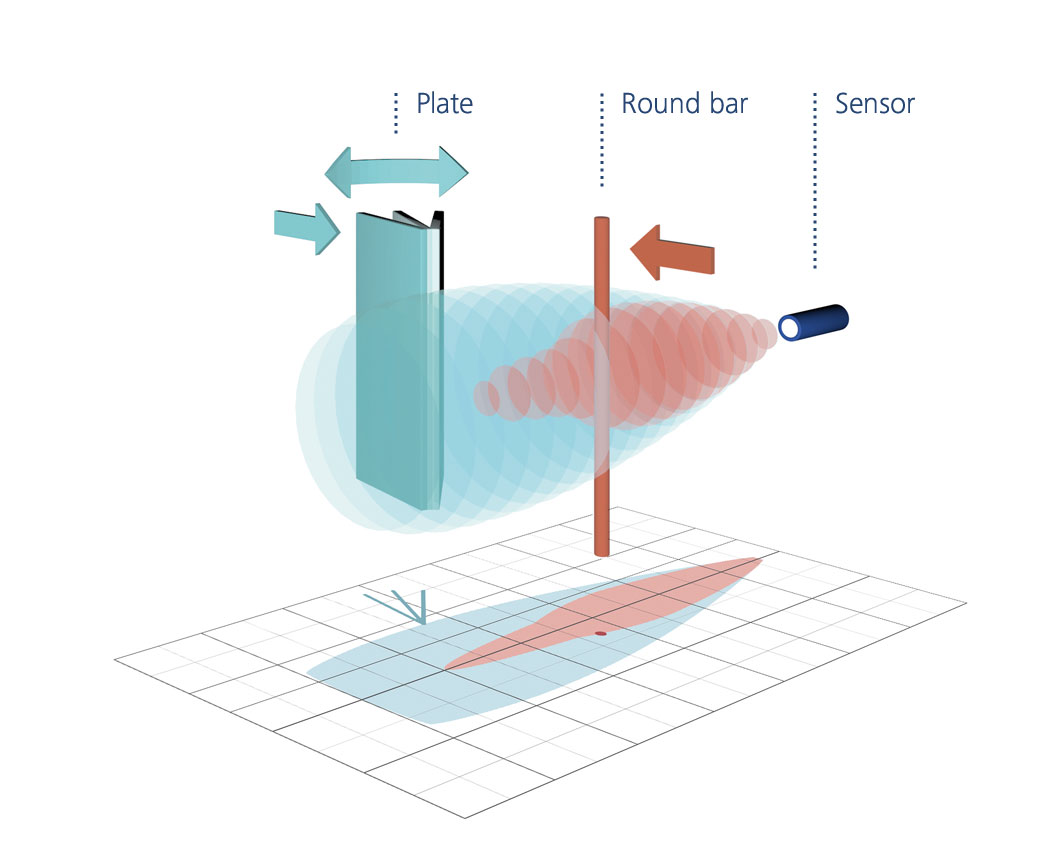

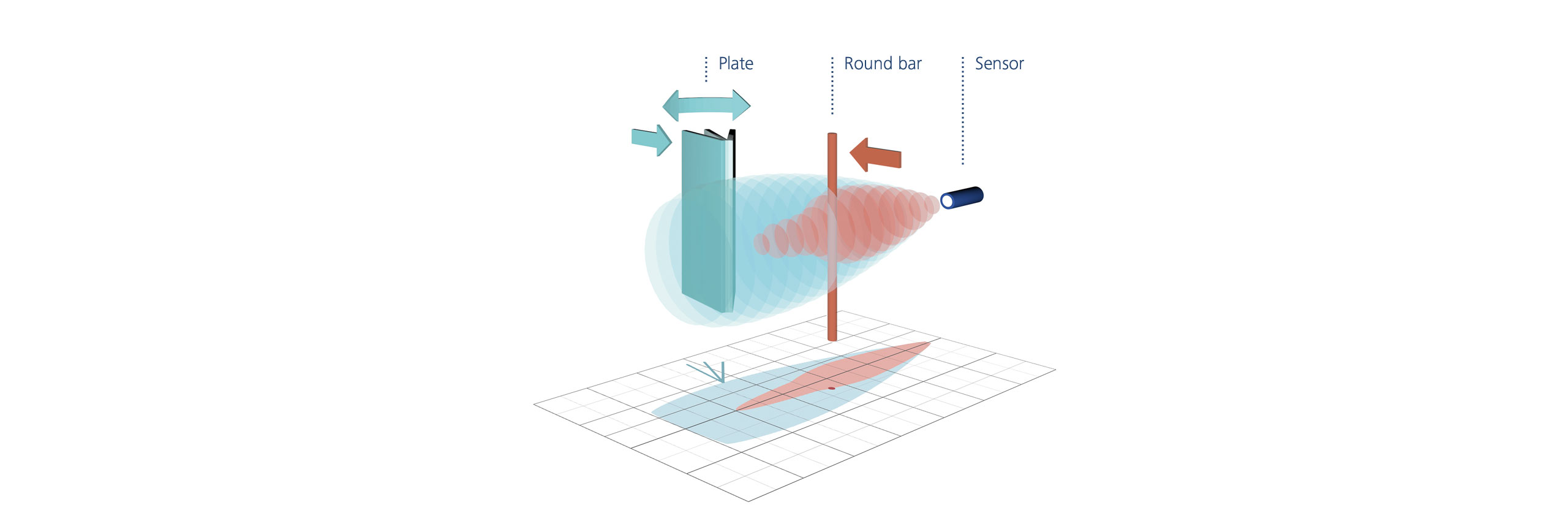

초음파센서 선정 시 가장 중요한 기준은 센서의 감지 범위와 조합된3차원 검출 영역이다. 센서 측정 시 다양한 표준 반사체는 측면에서부터 감지 범위를 나타내며, 이러한 반사체는 센서에 의해 감지되어 표시 된다. 모든 방향에서 물체의 감지 범위를 나타낼 수 있다.

붉은색 지역

붉은색 지역은 얇은 원형 막대에 의해 결정된 영역이며 , 센서의 대표적인 작동 범위를 나타낸다. (센서의 종류에 따라10 or 27 mm 두께)

파란색 영역을 확인하기 위해서

플레이트(500*500mm)가 측면에서부터 빔의 확산영역 안에 진입하는 것이다. 그렇게 함으로써, 플레이트와 센서 사이 최적의 각은 항상 보장된다.  그러므로 센서의 최대 감지범위를 나타내며, 파란색 영역을 벗어 나면 초음파센서는 검출을 할 수 없습니다. 둥근바 와 같이 열악한 반사특성을 갖은 반사체는 적색영역으로 표시된 것보다 작은 영역에서 검출할 수 있다.

반면에,보다 잘 반사 되는 특성을 갖은 반사체는 적색과 청색영역 사이의 어떤 지점의 영역에서  검출할 수 있습니다. 센서의 불검출 영역은 허용 검출영역을 결정합니다. 불검출 영역내의 반사체가 놓이면 불검출 또는 교란에 의해 틀린 측정을할 수 있다.

동작 범위

초음파 센서가 일반적인 반사를 측정할 수 있는 충분한 동작 보호구역의 거리를 도표에서 나타내고 있습니다. 초음파센서는 또한 좋은 반사판의 경우 최대 범위까지의 거리를 측정 할 수 있습니다. 최대 검출범위는 항상 동작범위보다 큽니다. 상온에서 습도 50%와 정상압력하에 적용된 도표입니다.

0.07 m  0.7 m
0.15 m  1.0 m
0.24 m  1.3 m
0.25 m  3.4 m
0.35 m  6.0 m



기술 자료에 있는 이러한 도식은 microsonic 초음파센서의 동작범위를 보여줍니다.

공기 내에서 음파의 감쇄

온도와 공기의 압력 뿐만 아니라 상대습도에 따라 다름니다. 물리적인 관계는 다양한 초음파 주파수에서 다른 효과를 갖으며 복잡합니다. 간단히 우리는 온도상승과 습도상승이 된 증가 공기에서 감쇄가 된다고 말할 수 있습니다. 이것은 검출 영역의 크기를 줄이는 것을 수반한다. 낮은 상대 습도와 온도가 떨어지는 것으로, 공기 감소에 감쇄 및 감지 영역에 따라 확대.  감지 영역의 크기 감소는 센서의 운영을 개선에 의해 본질적으로 보상됩니다. 0 ° C 이하의 온도에서 어딴 센서가 확실히 주어진 것보다 두 배긴 거리를 작동할 수 있습니다. 공기의 상승압박 그래서 상당히 미량의 공기방울 내에 감쇄 이러한 양상은 과압 환경의 응용을 위해 고려되어야 한다. 진공에서 음파의 전파는 불가능 합니다.

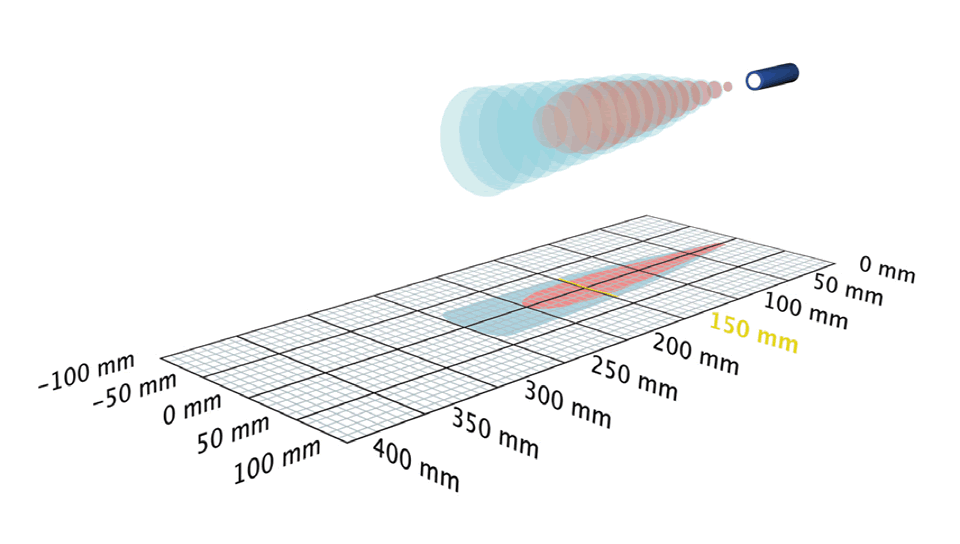

0,15 m

20 mm 비검출영역
150 mm 작동범위
250 mm 최대범위
f = 380 kHz, λ = 0.9 mm

유효한 센서의 타입:
 lpc+    nano     nero     pico+     pico+TF     pms     sks     ucs     zws

Round bar, 10 mm Ø or 27 mm Ø
Operating range
500 x 500 mm plate

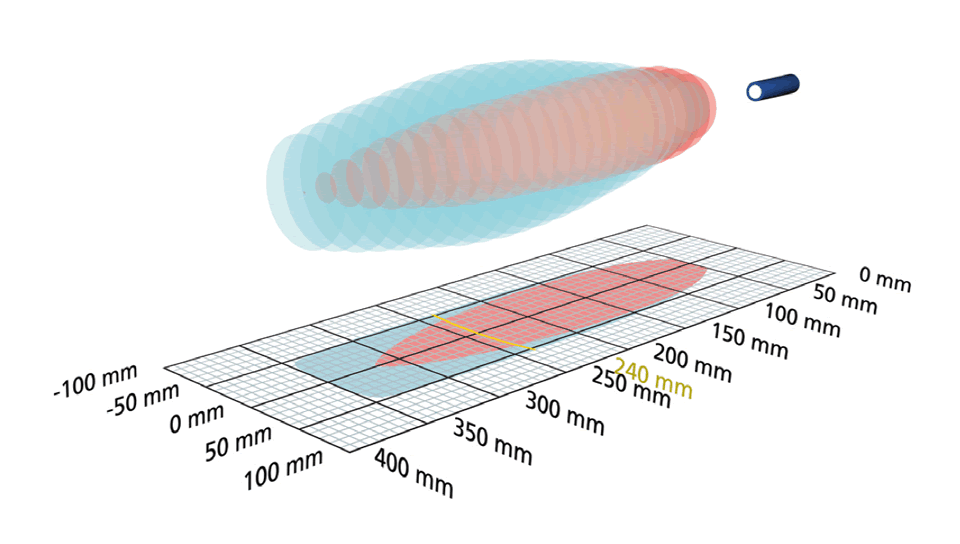

0,24 m

50 mm 비검출영역
240 mm 작동범위
350 mm 최대범위
f = 500 kHz, λ = 0.7 mm

유효한 센서의 타입:
 nano   ucs    zws

Round bar, 10 mm Ø or 27 mm Ø
Operating range
500 x 500 mm plate

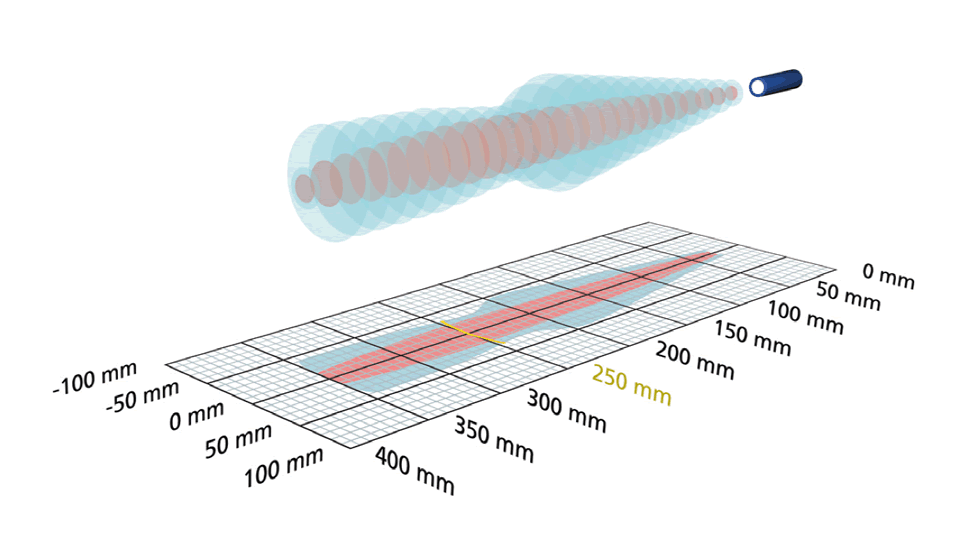

0,25 m

30 mm 비검출영역
250 mm 작동범위
350 mm 최대범위
f = 320 kHz, λ = 1.1 mm

유효한 센서의 타입:
 crm+     hps+      lcs      lpc+      mic      mic+      nero      pico+      pico+TF      pms      wms      zws

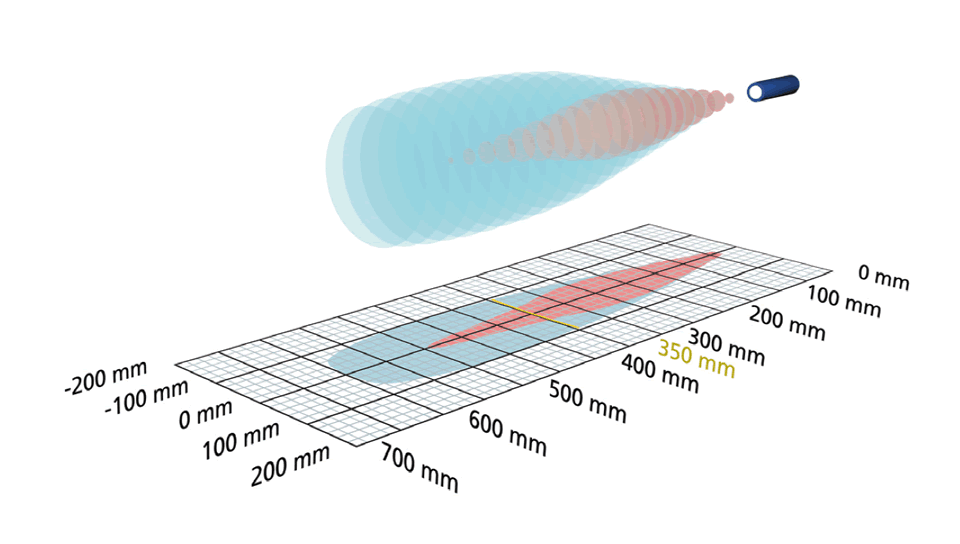

0,35 m

65 mm 비검출영역
350 mm 작동범위
600 mm 최대범위
f = 400 kHz, λ = 0.9 mm

유효한 센서의 타입:
 crm+     cube      hps+     lcs     lpc+    mic     mic+     nero     pico+     pico+TF     pms     wms      zws

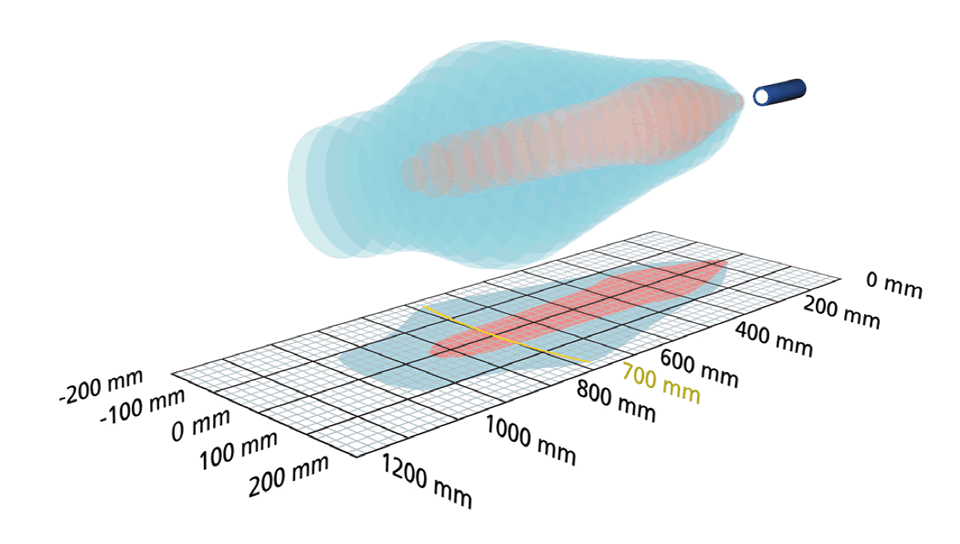

0,7 m

120 mm 비검출영역
700 mm 작동범위
1,000 mm 최대범위
f = 300 kHz, λ = 1.1 mm

유효한 센서의 타입:
 zws

 Rundstab, 10 mm Ø bzw. 27 mm Ø
 Betriebstastweite
 Platte 500 x 500 mm

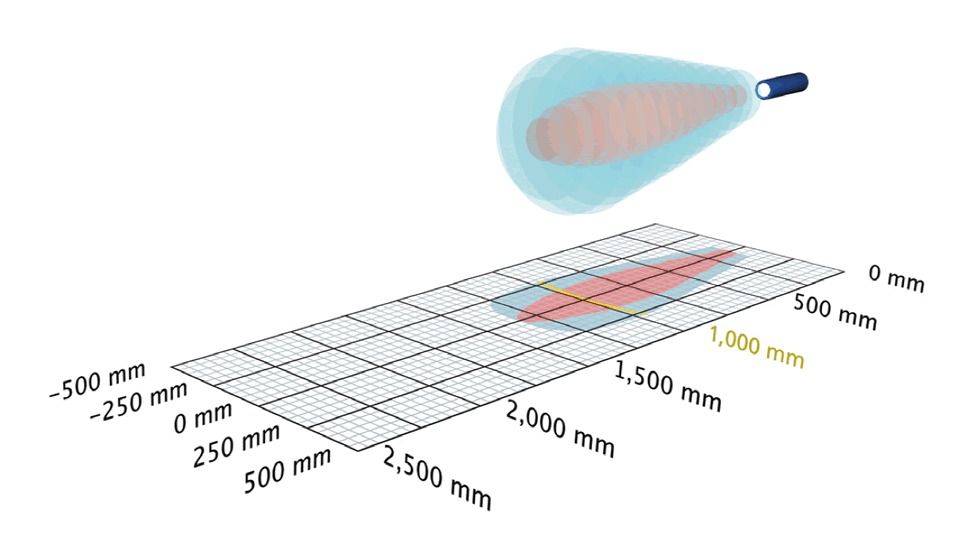

1,0 m

120 mm 비검출영역
1,000 mm 작동범위
1,300 mm 최대범위
f = 200 kHz, λ = 1.7 mm

유효한 센서의 타입:
 lpc+    nero     pico+    pico+TF     pms

 Rundstab, 10 mm Ø bzw. 27 mm Ø
 Betriebstastweite
 Platte 500 x 500 mm

1,3 m


200 mm 비검출영역
1,300 mm 작동범위
2,000 mm 최대범위
f = 200 kHz, λ = 1.7 mm
유효한 센서의 타입:

 crm+     cube      hps+     lcs     mic     mic+     wms

Round bar, 10 mm Ø or 27 mm Ø
Operating range
500 x 500 mm plate

3,4 m

350 mm 비검출영역
3,400 mm 작동범위
5,000 mm 최대범위
f = 120 kHz, λ = 2.9 mm
유효한 센서의 타입:

 crm+     cube      hps+     lcs+     mic     mic+     wms

Round bar, 10 mm Ø or 27 mm Ø
Operating range
500 x 500 mm plate

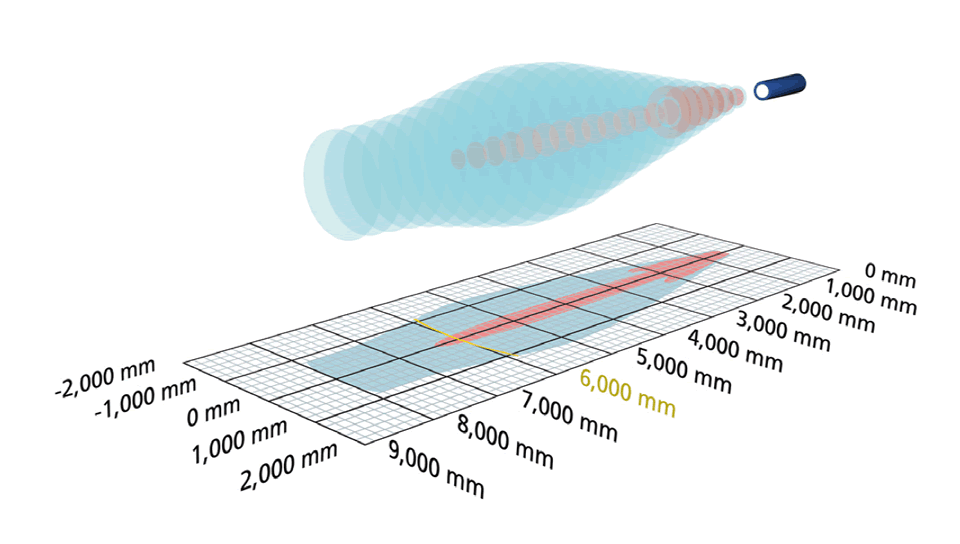

6,0 m

600 mm 비검출영역
6,000 mm 작동범위
8,000 mm 최대범위
f = 80 kHz, λ = 4.3 mm
유효한 센서의 타입:

 crm+       lcs+     mic     mic+     wms

Round bar, 10 mm Ø or 27 mm Ø
Operating range
500 x 500 mm plate
