pico+ sensori ultrasonici

I sensori ultrasonici pico+

sono una serie compatta con manicotto filettato M18 e una custodia di soli 41 mm di lunghezza. Oltre alla variante con direzione di irradiazione assiale, è disponibile anche una variante di custodia con testina angolare 90° e direzione di irradiazione radiale.

Con quattro raggi d'azione da 20 mm a 1,3 m e tre diversi stadi di uscita, questa famiglia di sensori copre un ampio spettro di applicazioni.

I sensori con stadio di uscita Push-Pull supportano la modalità SIO e IO-Link. I sensori con uscita analogica sono disponibili alternativamente con uscita di corrente 4-20 mA o uscita di tensione 0-10 V.

In modalità SIO, i sensori vengono impostati, con l'aiuto della procedura Teach-in microsonic, tramite il pin 5.

The sensors are Listed to applicable UL Standards and requirements by UL for Canada and the US.

Two dual colour LEDs

Per la famiglia di sensori pico+

sono disponibili 2 stadi di uscita e 4 raggi d'azione:

	1 uscita di commutazione Push-Pull in tecnica di commutazione pnp e npn
	1 uscita analogica 4–20 mA o 0–10 V

I sensori con uscita di commutazione conoscono tre modalità di funzionamento:

• punto di commutazione semplice
• barriera a riflessione a due vie
• modalità finestra

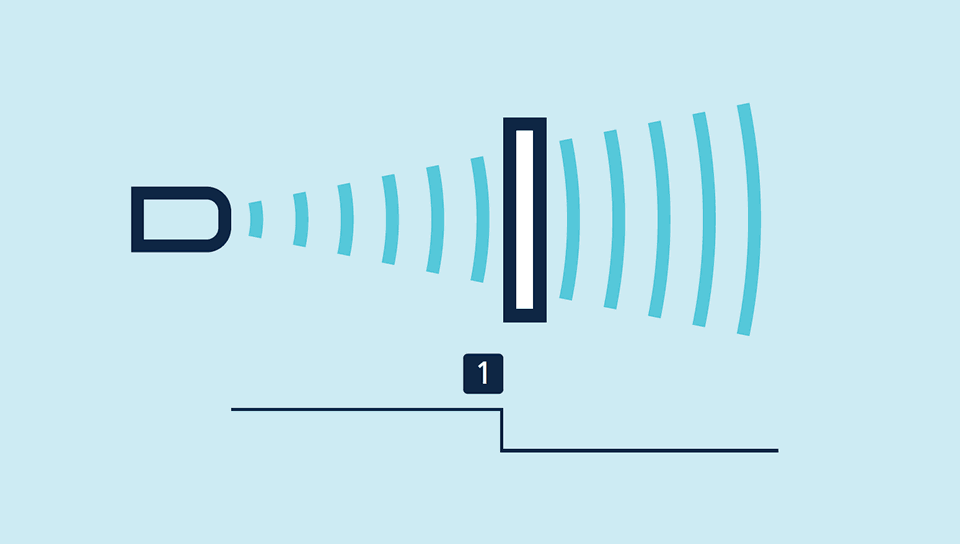

Teach-in di un punto di commutazione semplice

• Posizionare l'oggetto da rilevare (1) alla distanza desiderata
• Posare il pin 5 su +U_B per circa 3 secondi
• Quindi posare nuovamente il pin 5 su +U_B per circa 1 secondo

Teach-in di un punto di commutazione

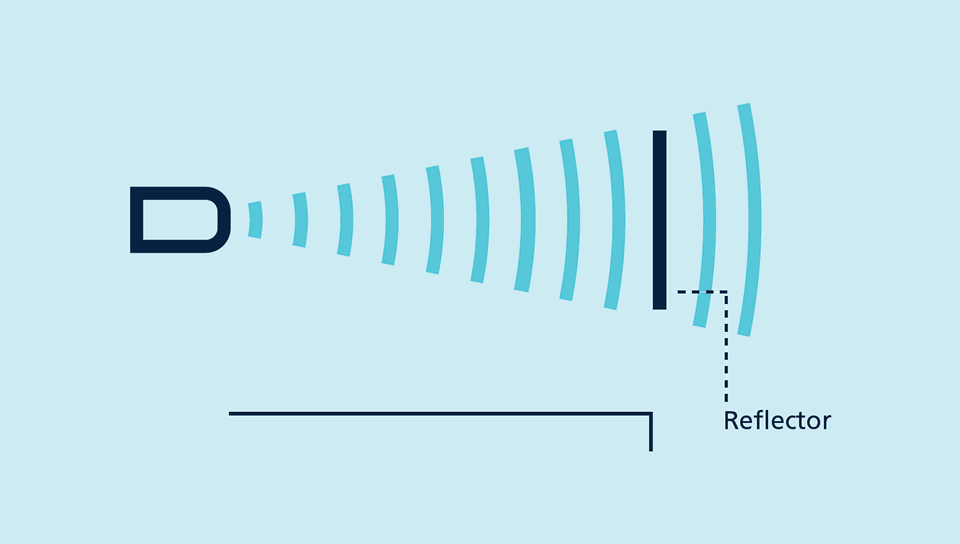

Teach-in di una barriera a riflessione a due vie

con un riflettore montato fisso

• Posare il pin 5 su +U_B per circa 3 secondi
• Quindi posare nuovamente il pin 5 su +U_B per circa 10 secondi

Teach-in di una barriera a riflessione a due vie

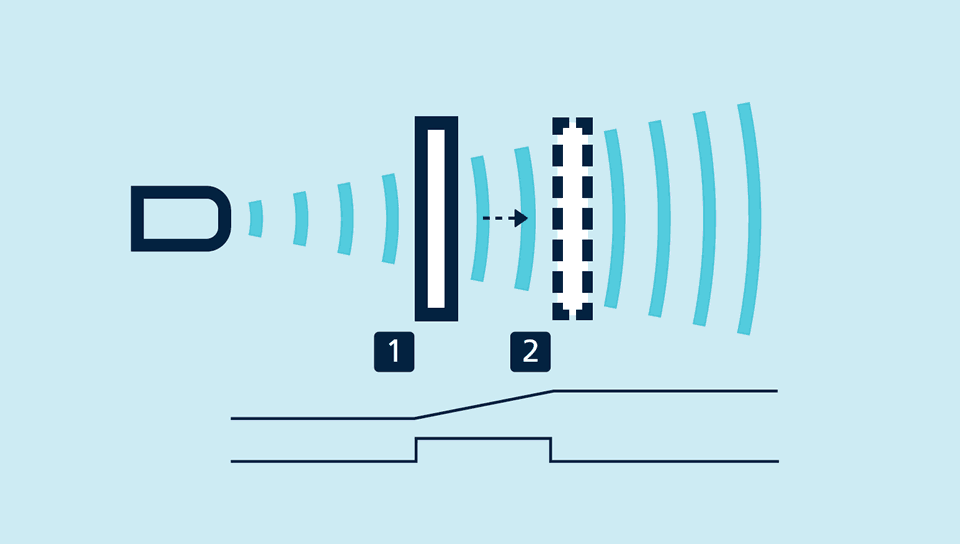

Per l'impostazione di una finestra

• Posizionare l'oggetto sul limite della finestra prossimo al sensore (1)
• Posare il pin 5 su +U_B per circa 3 secondi
• Spostare quindi l'oggetto sul limite della finestra lontano dal sensore (2)
• Quindi posare nuovamente il pin 5 su +U_B per circa 1 secondo

Teach-in di una caratteristica analogica ovvero di una finestra con due punti di contatto

I contatti NA/NC

e la linea caratteristica ascendente/discendente si impostano anche via pin 5.

Un LED verde e uno giallo

indicano lo stato dell'uscita e supportano il Teach-in microsonic.

LinkControl

consente l'ampia parametrizzazione opzionale dei sensori pico+. I sensori pico+ vengono collegati al PC tramite l'adattatore LinkControl LCA-2 disponibile come accessorio.

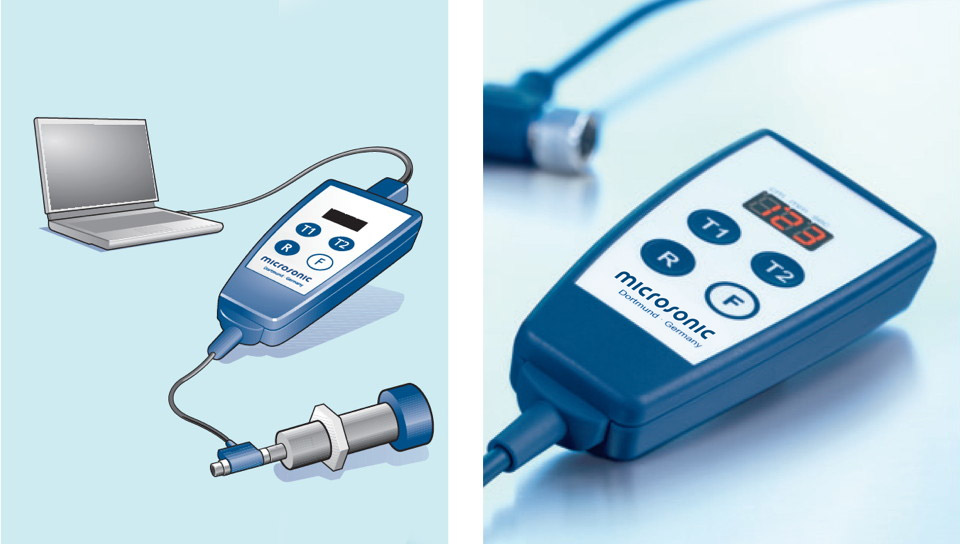

Sensore collegato al PC tramite LCA-2 per la programmazione

La sincronizzazione

consente l'uso contemporaneo di più sensori pico+ in un'applicazione. Per evitare che si influenzino reciprocamente, i sensori possono essere sincronizzati tra loro. A tale scopo, tutti i sensori devono essere collegati elettricamente tra loro attraverso il pin 5.

Sincronizzazione tramite il pin 5

Se si devono sincronizzare più di 10 sensori, lo si può fare con la SyncBox1 disponibile come accessorio.

Qualora vengano fatti funzionare più sensori con un master IO-Link il master deve assumersi il compito della sincronizzazione.

Cella sensore sincronizzata nella produzione di bottiglie di vetro

Aggiornato ad IO-Link versione 1.1

I sensori pico+ con l'estensione "/A" nel codice d’ordine sono aggiornati alla versione 1.1 di IO-Link e supportano lo Smart Sensor Profile. Si prega di notare che questa versione aggiornata di IO-Link non supporta più la versione 1.0 di IO-Link. Ad esempio, quando si sostituisce pico+15/F/A con pico+15/F è necessario integrare il nuovo ID del dispositivo nel master IO-Link. Nel modo SIO i sensori sono compatibili tra loro. I modelli precedenti pico+xxx/F si trovano nell'archivio dei sensori.
