ucs sensori ultrasonici

Sensorbild - Matrix

panoramica

I sensori ucs nella loro robusta custodia di metallo sono meccanicamente compatibili con lo standard industriale dei sensori ottici.

download sensor line as pdf

Caratteristiche speciali

  • Robusta custodia metallica per condizioni d'impiego difficili
  • Guida a coda di rondine per un montaggio veloce
  • Meccanicamente compatibile con lo standard industriale una vera alternativa all'optosensore
  • Interfaccia IO-Link a supporto del nuovo standard industriale
  • Sincronizzazione automatica per il funzionamento contemporaneo di fino a dieci sensori in uno spazio ristrettissimo
  • Compatibilità ai requisiti UL per Canada e USA

Caratteristiche base

  • 2 uscitas di commutazione Push-Pull a commutazione pnp o npn
  • Antivalent switching output F1
  • Teach-in microsonic tramite un tasto
  • Risoluzione 0,1 mm
  • Compensazione della temperatura
  • Tensione d'esercizio 10–30 V
  • LinkControl per impostare i sensori sul PC

Descrizione

La robusta custodia metallica

dei sensori ucs è meccanicamente compatibile con lo standard industriale dei sensori ottici.

L’allacciamento a connettore ruotabile

consente una scelta flessibile del punto di montaggio e della posa dei cavi.

I sensori ucs

sono disponibili con 2 uscite di commutazione Push-Pull in tecnica di commutazione pnp e npn

By default, switching output F1 works antivalent to switching output F2. Using LinkControl or IO-Link, the antivalence of switching output F1 can be canceled.

Il tasto Teach-in

sul lato superiore del sensore consente una comoda impostazione della distanza desiderata di commutazione e del modo operativo.

Un LED duo

segnala lo stato di commutazione delle due uscite di commutazione antivalenti.

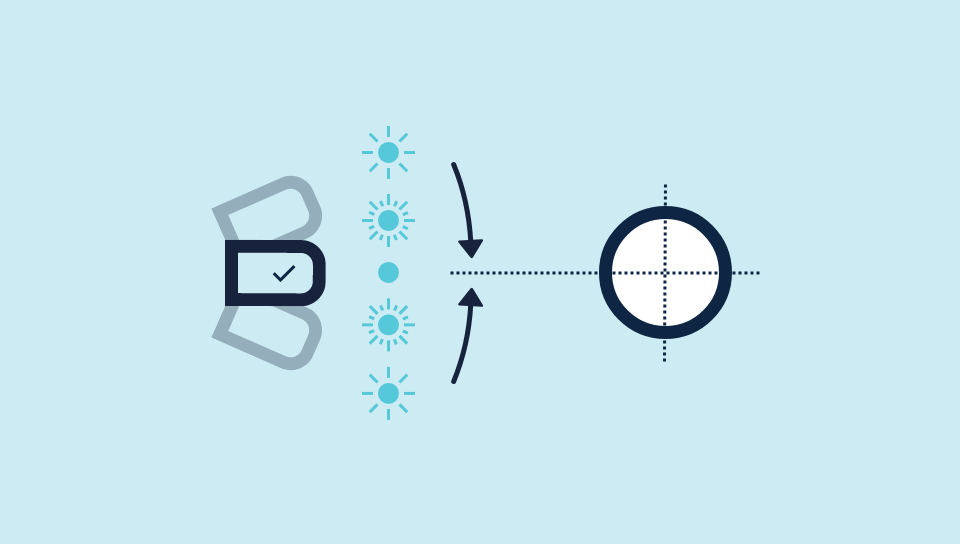

New! With the internal alignment assistance

the sensor can be optimally aligned to the object during installation.

ucs sensor using alignment assistance

I sensori ucs hanno tre modalità di funzionamento:

  • punto di commutazione semplice
  • barriera a riflessione a due vie
  • modalità finestra

Le uscite di commutazione antivalenti vengono impostate

posizionando l’oggetto da rilevare alla distanza desiderata 1 rispetto al sensore, e premendo il tasto per circa 3 secondi. Inseguito premere nuovamente il tasto per circa un secondo. Finito!

Teach-in di un punto di commutazione

Una barriera di riflessione

a due vie può essere impostata mediante un riflettore fisso. Il sensore ucs e il riflettore devono essere montati, in seguito si deve premere il tasto per circa 3 secondi. Per terminare, premere il tasto per circa 10 secondi. La barriera di riflessione a due vie è impostata.

Teach-in di una barriera di riflessione a due vie

Per l’impostazione di una finestra

si deve dapprima posizionare l’oggetto da rilevare sul limite di finestra in prossimità del sensore e premere il tasto per circa 3 secondi. In seguito si sposta l’oggetto al limite di finestra a distanza dal sensore. Per terminare, premere nuovamente il tasto per circa un secondo. Finito!

Teach-in di una finestra con due punti di contatto

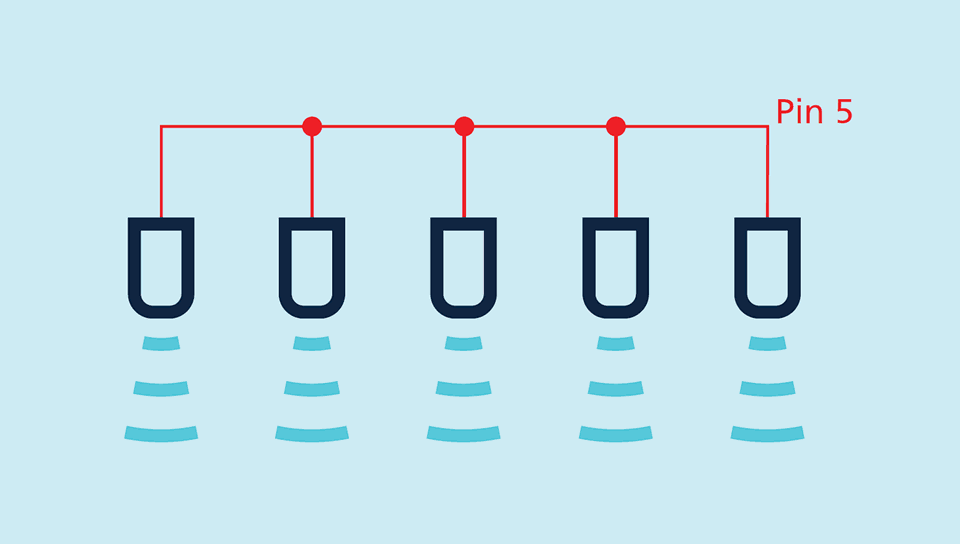

Fino a 10 sensori

possono essere sincronizzati tra loro. A tale scopo, i sensori devono essere collegati elettricamente tra loro attraverso il pin 5 sull'innesto circolare M12.

Sincronizzazione tramite il pin 5

Se si devono sincronizzare più di 10 sensori, lo si può fare con la SyncBox1 disponibile come accessorio.

LinkControl

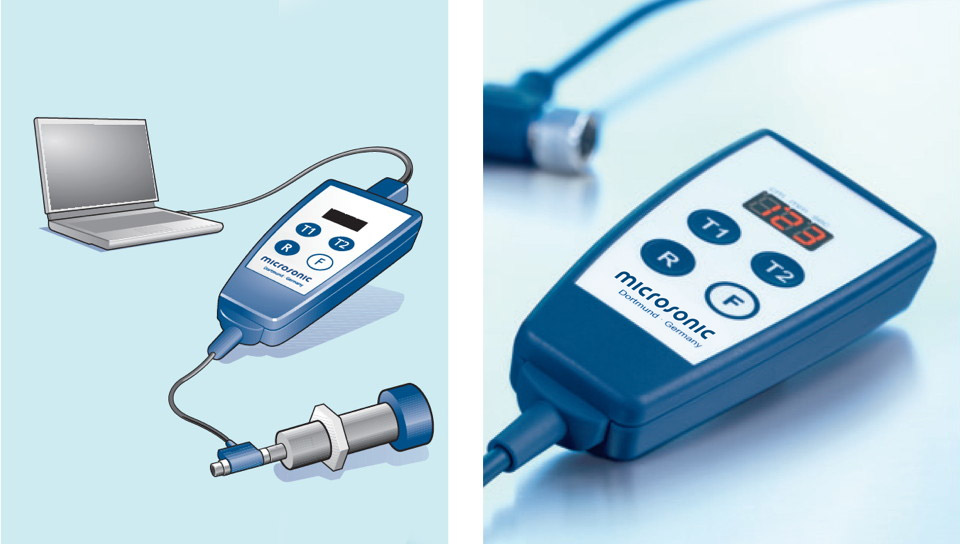

consente l'ampia parametrizzazione opzionale dei sensori ucs. I sensori ucs vengono collegati al PC tramite l'adattatore LinkControl LCA-2 disponibile come accessorio.

Sensore collegato al PC tramite LCA-2 per la programmazione

Link IO integrato

nella versione 1.1.2 I sensori a ultrasuoni ucs sono dotati di Smart Sensor Profile, che crea maggiore trasparenza tra i dispositivi IO-Link.
