crm+ ультразвуковые датчики

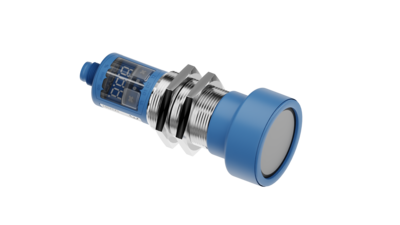

crm+340/DIU/TC/E

  • crm+340/DIU/TC/E

    Sensorbild

  • Detection zone

  • Scale drawing

  • Назначение контактов

    Pin assignment

СРАВНЕНИЕ ДАТЧИКОВ

СКАЧАТЬ СОДЕРЖАНИЕ САЙТА КАК ОНЛАЙН-КАТАЛОГ

СКАЧАТЬ ДАТЧИК В PDF ФАЙЛ

Документация

Техническое описание

CAD

SAT ШАГ IGS IPT PDF

Сертификаты

Сертификат соответствия (EU) UKCA Declaration of Conformity

  • 1 х PNP + 1 х аналоговый сигнал 4-20 мА / 0-10 В
  • 5.000 мм
350 - 5.000 mm
цилиндрический M30
бесконтактный выключатель / отражающий режим оконный режим отражающий барьер аналоговое измерение расстояния
высокая химическая стойкость версия из нержавеющей стали отображение
Распростронение отраженного сигнала по времени задержки
120 kHz
350 mm
3400 мм
5.000 мм
0.025 мм
± 0.15 %
± 1 % (температурный дрейф внутренней компенсации)
9 - 30 VDC, защита от обратной полярности
± 10 %
≤ 80 mA
5-контактным разъемом M12 инициатора
аналоговый выход ток: 4-20 мА / напряжение: 0-10 В (при U ≥ 15 В), защита от короткого замыкания регулируемая настройка
релейный выход PNP: I max = 200 mA (+U B -2 В), НЗК/НОК выбираемые, защита от короткого замыкания
50 mm
4 Hz
172 ms
< 380 ms
Вход COM порт синхронизационный вход
нержавеющая сталь, пластиковые детали, PBT, ТПУ
покрытых PEEK пленкой, PTFE уплотнительным кольцом
IP 67
-25 ° C до +70 ° C
-40 ° C до +85 ° C
210 g
Кабельное соединение (по запросу)
да

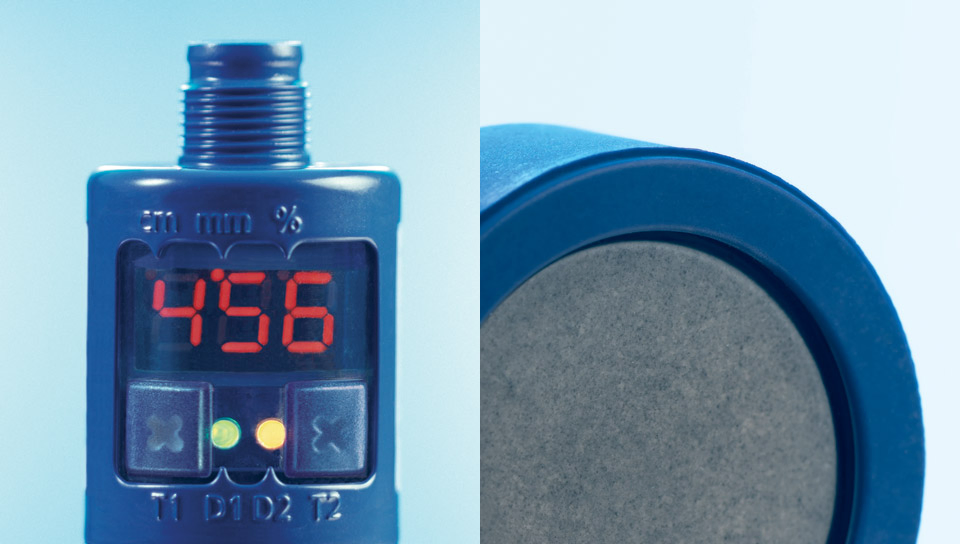

2 кнопками + LED дисплей (TouchControl)
Режим «обучение» и цифровой конфигурации посредством TouchControl LCA с LinkControl
да
да
3-разрядный светодиодный дисплей, 2 трехцветных светодиодных
высокая химическая стойкость версия из нержавеющей стали отображение
