Wissenswertes

Agrartechnik: Fallhöhenüberwachung

mic-130/IU/M misst den Abstand zwischen dem Förderband und den aufgeschütteten Kartoffeln. Damit die Kartoffeln aus einer niedrigen Fallhöhe im Kartoffelbunker eingelagert werden, regelt die Steuerung anhand der Abstandswerte den Elevator nach.

Eingesetzter Ultraschallsensor: mic-130/IU/M

• Messbereich: 200 - 2.000 mm
• Gehäuse: M30-Gehäuse und M12-Rundsteckverbinder in robuster Metallausführung
• Ausgangsstufe: Analogausgang 4-20 mA und 0-10 V
• Besonderheit: Kabelauslass auf Anfrage
• Einsatzgebiet: in rauen Umgebungen der Landwirtschaft

mic-130/IU/M

Agrartechnik: Füllstandsmessung im Ladebunker

Der lcs+340/IU misst kontinuierlich den Füllstand im Ladebunker des Rübenroders. Ziel ist es, eine Überfüllung des Bunkers zu vermeiden, um eine Unterbrechung der Ernte zu verhindern.

Eingesetzter Ultraschallsensor: lcs+340/IU

• Messbereich: 350 - 5.000 mm
• Gehäuse: Kompaktes quaderförmiges Gehäuse
• Ausgangsstufe: Analogausgang 4-20 mA und 0-10 V
• Einsatzgebiet: in rauen Umgebungen der Landwirtschaft

lcs+340/IU

Agrartechnik: Höhenregulierung der Feldspritze

Ausleger von Feldspritzen können eine Arbeitsbreite von bis zu 42 m haben. An diesen Auslegern sind mehrere Ultraschallsensoren wms-340/RT verteilt montiert. Die Sensoren messen den Abstand des Auslegers zum Pflanzenbestand. Während der Fahrt gleicht die Steuerung mithilfe der gemessenen Abstandswerte Bodenunebenheiten oder unterschiedliche Pflanzenhöhen aus. So können Pflanzenschutzmittel oder Dünger gleichmäßig auf dem Feld verteilt werden.

Eingesetzte Ultraschallsensoren: wms-340/RT

• Messbereich: 350 - 5.000 mm
• Gehäuse: M30-Gehäuse und M12-Rundsteckverbinder in robuster Metallausführung
• Betriebsart: Sensor für Auswertegeräte
• Besonderheit: Kabelauslass und SEAL-Stecker auf Anfrage
• Einsatzgebiet: in rauen Umgebungen der Landwirtschaft

wms-340/RT

Agrartechnik: Spurführung

Mit den beiden wms-130/RT Ultraschallsensoren wird der seitliche Abstand des Traubenernters zu den Weinreben gemessen. Die Steuerung regelt die Fahrspur anhand dessen nach. So werden die Reben bei der Ernte gleichmäßig durchfahren.

Eingesetzter Ultraschallsensor: wms-130/RT

• Messbereich: 200 - 2.000 mm
• Gehäuse: M30-Gehäuse und M12-Rundsteckverbinder in robuster Metallausführung
• Betriebsart: Sensor für Auswertegeräte
• Besonderheit: Kabelauslass auf Anfrage, Edelstahlvariante
• Vorteil: Unempfindlich gegen Staub und Schmutz

wms-130/RT

Agrartechnik: Spurführung eines Pfluges

mic-130/IU/M gibt Steuersignale für die automatische Lenkung eines Pfluges.

Eingesetzter Ultraschallsensor: mic-130/IU/M

• Messbereich: 200 - 2.000 mm
• Gehäuse: M30-Gehäuse und M12-Rundsteckverbinder in robuster Metallausführung
• Ausgangsstufe: Analogausgang 4-20 mA und 0-10 V
• Besonderheit: Kabelauslass und SEAL-Stecker auf Anfrage
• Einsatzgebiet: in rauen Umgebungen der Landwirtschaft

mic-130/IU/M

Batterieindustrie: Einzellagenkontrolle

Bei der Herstellung von Lithium-Ionen-Batterien ist es entscheidend, dass die Elektrodenfolien Anode, Kathode und ggf. eine Separatorfolie immer abwechselnd gestapelt werden. Die Anode besteht typischerweise aus Graphit, während die Kathode aus Lithium-Metalloxiden gefertigt ist. Ein Greifer nimmt abwechselnd die Kathode und Anode auf und fügt sie zu einem Stapel/Batteriepack zusammen.

Die Ultraschall-Doppelbogenkontrolle dbk+4 am Greifer stellt sicher, dass bei jedem Schritt nur eine Lage gegriffen wird. Der Sensor erkennt berührungslos, ob keine Lage vorhanden ist, eine Einzellage vorhanden ist oder eine Doppellage bzw. mehrere Elektrodenfolien aneinanderhaften. Bei einer Fehlermeldung bzw. Fehlstapelung wird dann der Stapelvorgang unterbrochen und der Produktionsprozess korrigiert. Ein fehlerfreies Stapeln trägt dazu bei, dass qualitativ hochwertige Batteriepacks produziert werden. Die berührungslose Einzellagenkontrolle schont zudem die empfindlichen Elektrodenfolien.

Eingesetzte Ultraschall-Doppelbogenkontrolle: dbk+4

• Arbeitsbereich: dünne Elektrodenfolien
• Montageabstand Sender und Empfänger: 20 - 60 mm
• Ausgänge: Doppelbogen- und Fehlbogenausgang
• Besonderheit: Kein Teach-in erforderlich
• Einsatzgebiet: berührungslose Erkennung von Einzellagen, zuverlässige Kontrolle von Doppellagen

dbk+4

Druckindustrie: Doppelbogenkontrolle im Offsetdruck

dbk+4/3CDD/M18 E+S überwacht im Anleger die einlaufenden Bogen an einer Bogendruckmaschine. Zwei oder mehrere übereinanderliegende Bogen sollen erkannt werden, um einen unerwünschten Papierstau an der Druckmaschine zu vermeiden.

Eingesetzte Doppelbogenkontrolle: dbk+4/3CDD/M18 E+S

• Arbeitsbereich: Papiere mit Grammaturen von 20 g/m2 bis 2.000 g/m2
• Gehäuse: Sender und Empfänger im M18-Gehäuse mit PUR-Kabel
• Ausgänge: Doppelbogen- und Fehlbogenausgang
• Ansprechverzug: <500 µs im Trigger-Mode; 2,5 ms im Free-Run-Mode
• Besonderheit: 4 Gehäusevarianten
• Einsatzgebiet: für die Erkennung von Doppelbogen (kein Teach-in erforderlich)

dbk+4/3CDD/M18 E+S

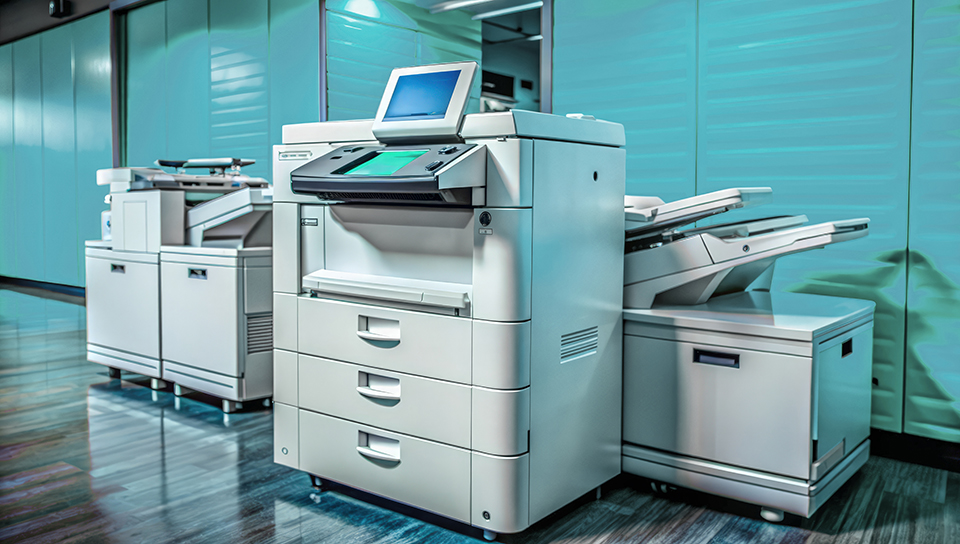

Druckindustrie: Doppelbogenkontrolle am Kopierer

dbk+4/M12/3CDD/M18 E+S überwacht die eingezogenen Blätter im Originaleinzug eines Hochleistungskopierers. Um einen unerwünschten Papierstau zu vermeiden, müssen zwei oder mehr übereinanderliegende Blätter von dem Sensor erkannt werden.

Eingesetzte Doppelbogenkontrolle: dbk+4/M12/3CDD/M18 E+S

• Arbeitsbereich: Papiere mit Grammaturen von 20 g/m2 bis 2.000 g/m2
• Gehäuse: Sender und Empfänger im M12-Gehäuse mit PUR-Kabel
• Ausgänge: Doppelbogen- und Fehlbogenausgang
• Ansprechverzug: <500 µs im Trigger-Mode; 2,5 ms im Free-Run-Mode
• Besonderheit: ausgelagerter Ultraschallwandler M12 für beengten Bauraum
• Einsatzgebiet: für die Erkennung von Doppelbogen (kein Teach-in erforderlich)

dbk+4/M12/3CDD/M18 E+S

Kunststoffindustrie: Durchmesserregelung

Drei mic+130/IU/TC regeln die Folienblase an einem Blasfolienextruder für die gleichmäßige Produktion von Folien.

Drei eingesetzte Ultraschallsensoren: mic+130/IU/TC

• Messbereich: 200 - 2.000 mm
• Gehäuse: M30-Gehäuse und M12-Rundsteckverbinder
• Ausgangsstufe: Analogausgang 4-20 mA und 0-10 V
• Besonderheit: Digital-Display mit direkter Messwertausgabe in mm/cm oder %
• Einsatzgebiet: Kontiniuerliche Durchmessererfassung bei transparenten oder farbigen Folien

mic+130/IU/TC

Lebensmittelindustrie: Etikettenerkennung

In einer Verpackungsmaschine werden Kunststoffschalen mit einer Selbstklebefolie verschlossen. Der Etikettensensor esf-1/CDF/A ist nahe an der Spendekante montiert. Er erkennt zuverlässig die transparenten Folien mit wechselnden Farben und meldet eine fehlende Verschlussfolie im Verpackungsprozess.

Eingesetzter Ultraschall-Etikettensensor: esf-1/CDF/A

• Kurzer Ansprechverzug: <300 µs
• Gehäuse: Robustes Gabelgehäuse in kompakten Abmessungen
• Ausgangsstufe: 2 Schaltausgänge zur Etikettenerkennung und Bahnrissüberwachung
• Besonderheit: Parameterverwaltung für verschiedene Etiketten unter IO-Link
• Einsatzgebiet: Transparente Etikettenerkennung in Verpackungsmaschinen

esf-1/CDF/A

Lebensmittelindustrie: Volumenstrommessung

mic+130/IU/TC regelt den Volumenstrom an einer automatischen Waage für die Verpackung von Lebensmitteln. So wird eine gleichmäßige Abfüllung der verschiedenen Beeren in einem Beutel gewährleistet.

Eingesetzte Ultraschallsensoren: mic+130/IU/TC

• Messbereich: 200 - 2.000 mm
• Gehäuse: M30-Gehäuse und M12-Rundsteckverbinder
• Ausgangsstufe: Analogausgang 4-20 mA und 0-10 V
• Besonderheit: Digital-Display mit direkter Messwertausgabe in mm/cm oder %
• Einsatzgebiet: Zuverlässige und gleichmäßige Abfüllung von Beeren

mic+130/IU/TC

Logistik: Höhen- und Breitenvermessung

zws-15/CD/QS in einer kundenspezifischen Ausführung mit einem Bitstromausgang vermisst die Verpackungen von Arzneimittel in Höhe und Breite für die Einlagerung in ein automatisches Apothekenlager.

Eingesetzter Ultraschallsensor: zws-15/CD/QS

• Messbereich: 20 - 250 mm
• Gehäuse: kleines, quaderförmiges Gehäuse
• Ausgangsstufe: 1 pnp-Schaltausgang
• Besonderheit: Bitstromausgang
• Einsatzgebiet: präzise Messung auf engstem Raum durch schlankes Schallfeld

zws-15/CD/QS

Pharmaindustrie: Volumenstrommessung

pms-35/CI/A1 misst kontinuierlich die Füllhöhe von Verschlusskappen auf einem Vibrationsförderer. Dadurch wird eine gleichmäßige Zuführung der Verschlusskappen in den Verpackungsprozess sichergestellt.

Eingesetzter Ultraschallsensor: pms-35/CI/A1

• Messbereich: 70 – 600 mm
• Gehäuse: Innovatives Edelstahlgehäuse im Hygienic Design
• Ausgangsstufe: Analogausgang 4-20 mA
• Besonderheit: Hygienic Design, ecolab zertifiziert, FDA-konforme Materialien
• Einsatzgebiet: zuverlässige Erfassung im Pharmabereich

pms-35/CI/A1

Windenergie: Füllstandsmessung in Schmiermittelbehältern von Windkraftanlagen

Bei der Energieproduktion ist die Zuverlässigkeit der Windkraftanlagen entscheidend. Die beweglichen Teile von Windturbinen besitzen mehrere mechanische Lager, deren Schmierung einen wichtigen Beitrag zum störungsfreien Betrieb leistet. Mit dem cube-35/FFIU wird der Füllstand im Schmiermittelbehälter kontinuierlich überwacht, sodass stets ausreichend Schmiermittel für den Langzeitbetrieb vorhanden ist. Darüber hinaus wird das Rührwerk im Schmiermittelbehälter vom Ultraschallsensor mit der neuen Funktion Störechoausblendung gezielt ausgeblendet.

Eingesetzter Ultraschallsensor: cube-35/FFIU

• Messbereich: 65 - 600 mm
• Gehäuse: Quaderförmiges Miniaturgehäuse mit QuickLock-Montagehalterung
• Ausgangsstufe: 1 Push-Pull-Schaltausgang und 1 Analogausgang (umschaltbar auf zweiten Schaltausgang)
• Besonderheit: Funktion Störechoausblendung

cube-35/FFIU

Mobile Arbeitsmaschinen: Füllstandsmessung im Steinbrecher und Siebanlagen

Beim Abbau von Gestein kommen mobile Steinbrecher zum Einsatz. Die Verkleinerung von Gestein erfolgt in den Steinbrechern oder Brechanlagen. Das Gestein wird dem Brechtrichter zugeführt und so lange zerkleinert, bis das Gestein durch den Spalt herausfällt. Damit es in der Zuführung zu keinem Stau des Gesteins kommt, misst der mic-130/IU/M kontinuierlich den Füllstand im Brechtrichter des Steinbrechers. Ziel ist es, eine Verstopfung des Trichters zu vermeiden.

Eingesetzter Ultraschallsensor: mic-130/IU/M

• Messbereich: 200 - 2.000 mm
• Gehäuse: M30-Gehäuse und M12-Rundsteckverbinder in robuster Metallausführung
• Ausgangsstufe: Analogausgang 4-20 mA und 0-10 V
• Einsatzgebiet: Unempfindlich gegen Staub und Schmutz

mic-130/IU/M

Verpackungsindustrie: Präzise Bahnkantenregelung

In einer Verpackungsmaschine erfasst der Bahnkantensensor bks+6/FIU/A die Materialkante verschiedener Verpackungsfolien, Papiere oder anderer schallundurchlässiger Materialien. Das Material wird von einer Rolle abgewickelt und durch die Verarbeitungsmaschine geführt. Der bks+6/FIU/A detektiert mittels Ultraschall die Position der Materialkante, sodass die Steuerung anhand des Analogwertes den Bahnlauf während des Produktionsprozesses nachregeln kann. Dadurch bleibt die Materialbahn immer sauber in der Spur, was zu einer höheren Produktqualität und geringeren Ausschussraten führt.

Eingesetzte Ultraschallsensoren: bks+6/FIU/A

• Arbeitsbereich: ≥ 40 mm (±20 mm)
• Gehäuse: Robustes Gabelgehäuse in kompakten Abmessungen
• Ausgangsstufen: 1 Push-Pull-Schaltausgang und Analogausgang
• Besonderheit: IO-Link-Schnittstelle
• Einsatzgebiet: Präzise Bahnkantenregelung an Verpackungsmaschinen

bks+6/FIU/A
